自力式压力调节阀

发布者:admin  发布时间:2014-12-19   阅读:2376次

自立式泄压阀是通过自身的压力来控制阀的开和关,下面就由小编给大家分析一下,自立式泄压阀的工作原理,希望对大家有所帮助!

概述

1、产品的用途和适用范围

   自力式压力调节阀是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型号产口,具有测量、执行、控制的综合功能。广泛用于石油、化工,冶金、轻工等工业部门及城市供热、供暖系统。本产品可用于非腐蚀性(最高温度350度)的液体、气体和蒸汽等介质压力控制装置。

2、产品和结构及工作原理

产品结构

本产品为直接作用型自力式压力调节阀,由阀体、阀芯部件、阀盖、顶盘、上、下膜盖、膜片、弹簧、调节螺母等零部件所组成。

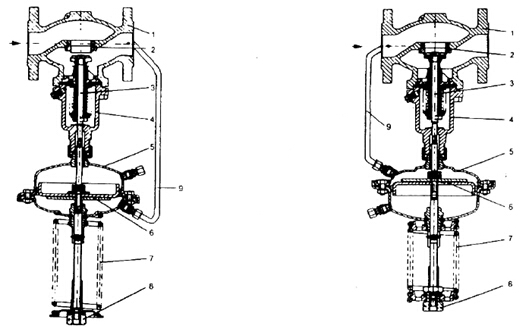

其具体结构参见图



1、阀体    2、阀座    3、阀芯        4、阀盖    5、膜盖

6、膜片    7、弹簧    8、调节螺母    9、导压管



1、阀体    2、阀座    3、阀芯        4、阀盖    5、膜盖

6、膜片    7、弹簧    8、调节螺母    9、导压管



b工作原理

(1)作阀后压力调节时的工作原理:(见图1a)

      工艺介质的阀前压力P1经过阀芯、阀座的节流后,变为阀后压力PP2经过导压管输入到执行器的下膜室内作用在顶盘上,产生的作用力与弹簧的反作用相平衡,决定了阀芯、阀座相对位置,控制阀后压力。当阀后压力P2增加时,P2用作在项盘上的作用国也随之增加。此时,硕盘的作用力大于弹簧的反作用力,使阀芯关向阀座的位置,直到顶盘的作用力与弹簧反作用力相平衡为止。这时,阀芯与阀座之间的流通面积减少,流阻变大,从而使P2降为设定值。同理,当阀后压力P2降低时,作用方向与上村相反,这就是阀后压力调节时的工作用原理。

当需要改变阀后压力P2的设定值时,可调整调节螺母8.

(2)作阀前压力调节时的工作原理:(见图1b)

     工艺介质阀前压力P1通过阀芯、阀座节流后变为阀后压力P2,同时P1通过导压客输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀前压力。当阀前压力P1增加时,P1作用在顶盘的作用力也随之增加。此时顶盘上的作用力大于弹簧的反作用力,使阀芯向离开阀座方向移动,直到顶盘的作用力与弹簧反作用力相平衡为止。这时阀芯与阀座之间流通面积变大,流阻变小,从而使P1 降为设定值。同理,当阀前压力P1降低时,作用方向与上述相反,这就是阀前太力调节时的工作原理。

当需要改变阀前压力P1的设定值时,可调整调节螺杆8

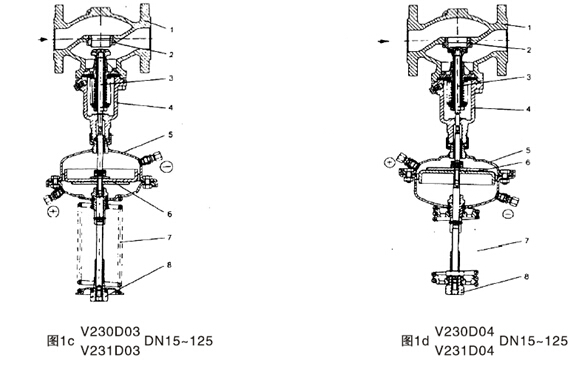

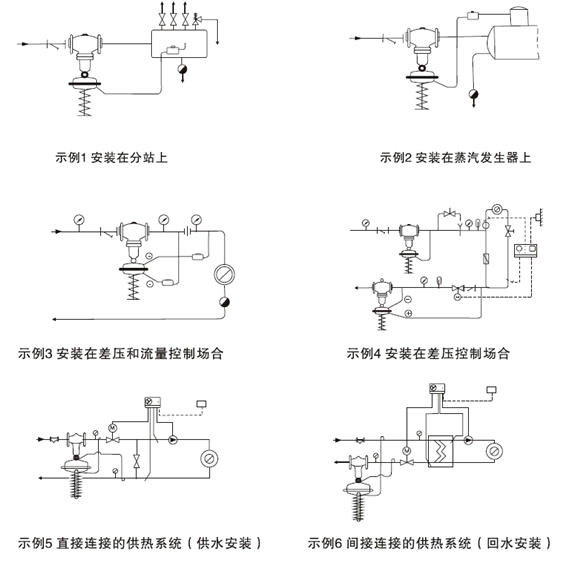

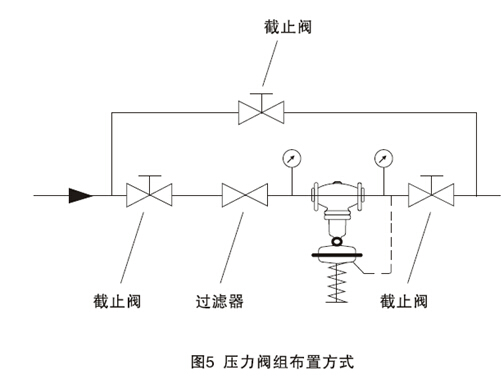

(3)作差压控制时的工作原理:(图1C、图1d及安装示例)

     工艺介质通过阀节流后,进入被控设备,而被控设备的差压,分别引入阀的上、下膜室,在上、下膜室内产生推力,并与弹簧反力相平衡,从而确定了阀芯与阀座的相对位置,而阀芯与阀座的相对位置确定了差压值幺P的大小。当被控差压变化时,力的平衡被破坏,从而带动阀芯运动,从阀芯的运动改变了阀的阻力系数,即控制了被控差压值为没定值。这就是差压控制的工作原理。

4、产品的型号、外形尺寸

   a产品型号

   本产品型号由控制阀的型号的执行器的型号两部分组合而成。

控制阀型号:V230(硬密封型)V231(软密封型)

执行器型号:DA3/DA4

组合后压力阀型号:

阀后压力调节阀:V230D01(硬密封型)V231D01(软密封型)

阀前压力调节阀:V230D02(硬密封型)V231D02(软密封型)

差压控制调节阀:差压上升阀关闭:V230D03(硬密封型)V231D03(软密封型)

                差压上升阀开启:V230D04(硬密封型)V231D04软密封型)

型号组合说明:

V230+DA3=V230D01V231+DA3=V231D01(阀后调节型)

V230+DA4=V230D02V231+DA4=V231D02(阀前调节型)

V230+DA3=V230D03V231+DA3=V231D03(差压调节型、差压上升阀关闭)

V230+DA4=V230D04V231+DA4=V231D04(差压调节型、差压上升阀开启)

型号举例:

1V230D01,硬密封阀后压力调压阀,配用DA3型执行器

2V231D02,软密封阀前压力调压阀,配用DA4型执行器

3V230D04,硬密封压差控制调压阀,配用DA4型执行器(差压上升、阀开启)

4V231D03,软密封差压控制调压阀,配用DA3型执行器(差压上升、阀关闭)



B关品外形尺寸及重量

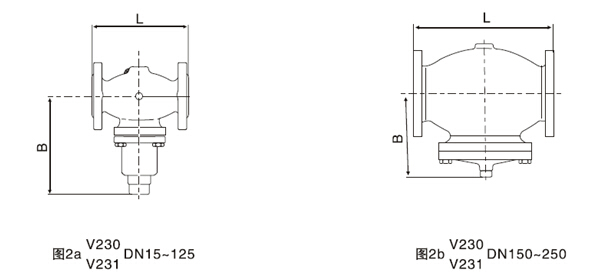

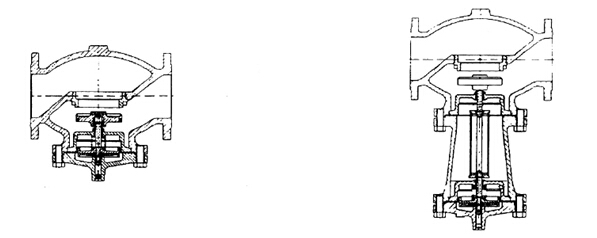

控制阀的外形尺寸如图2a,图2b及表1所示
